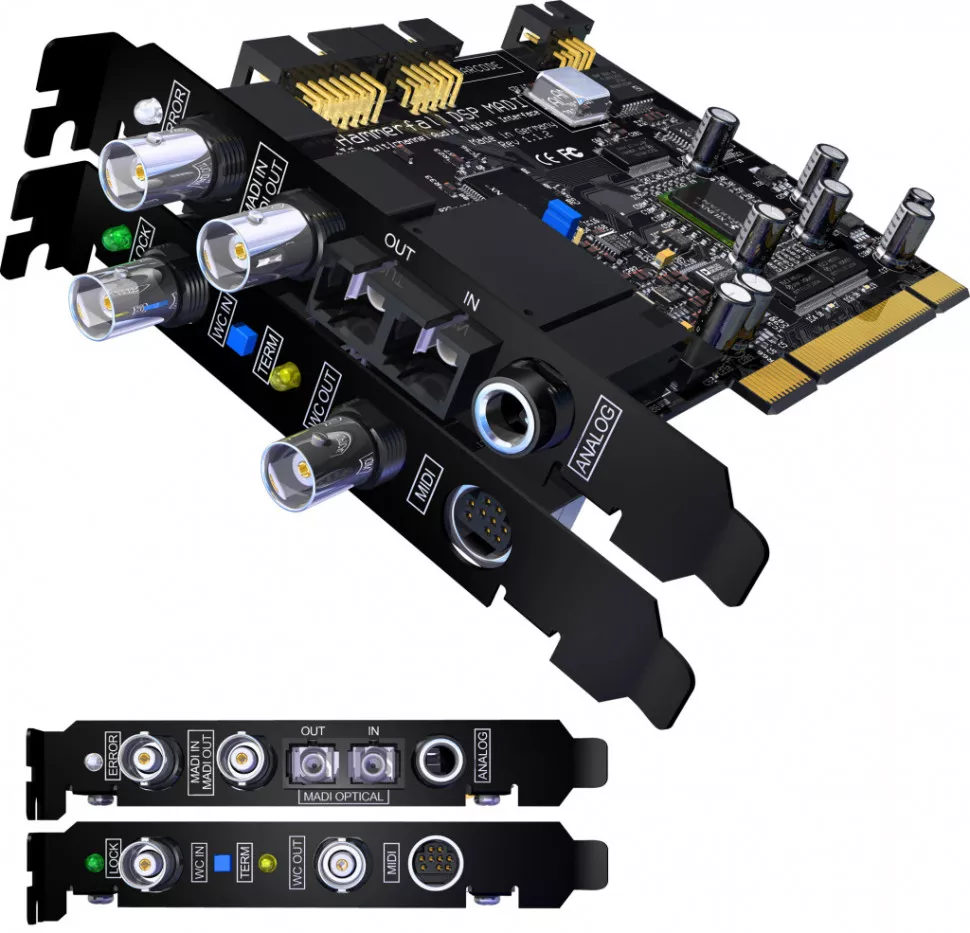

Компьютерная система записи HDSP MADI состоит из двух плат: основной (для шины PCI) и дочерней (слота не занимает). На основной плате есть аналоговый линейный стерео выход (джек, может использоваться для подключения наушников), электрические (BNC) и оптические цифровые входы и выходы формата MADI, светодиодный индикатор ошибки (все перечисленное расположено на заглушке платы). Выходное напряжение электрического цифрового сигнала выбирается джампером, расположенным на основной плате.

На дочерней плате есть вход и выход Word Clock (BNC), переключатель и светодиодный индикатор терминирования входа Word Clock, светодиодный индикатор синхронизации, два MIDI-входа и MIDI-выхода (выполнены на девятиконтактном разъеме типа Mini-DIN, прилагается кабельный адаптер с разъемами DIN-5). Дочерняя плата соединяется с основной посредством прилагаемого шлейфа с 14-контактными разъемами. Есть виртуальные MIDI-вход и MIDI-выход для передачи MIDI-данных по интерфейсу MADI.

Поддерживаются разрядность 24 бита и частоты дискретизации 32, 44,1, 48, 88,2, 96 кГц (заявленная поддержка частот дискретизации 176,4 и 192 кГц пока не реализована). Возможны воспроизведение и запись одновременно 64 аудиоканалов (с разрядностью 24 бита и частотой дискретизации до 48 кГц). При повышении частоты дискретизации количество доступных каналов сокращается до 32. Есть встроенный цифровой микшер, выполняющий обработку с разрядностью 40 бит. Цифровой интерфейс имеет функции подавления джиттера. Возможна совместная работа до трех систем HDSP MADI под одним драйвером.

Прилагаются программная панель управления микшером, мультиклиентные драйверы для Windows (ASIO, MME и GSIF), драйверы для MacOS X (Core Audio и Core MIDI).

Технические характеристики:

• Плата ввода/вывода для PC/MAC.
• MADI Optical/Coaxial.
• WordClock.
• Мониторный аналоговый выход.
• MIDI 2 x 2.
• 24 Bit@96kHz.
