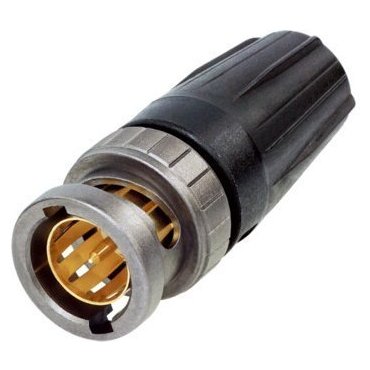

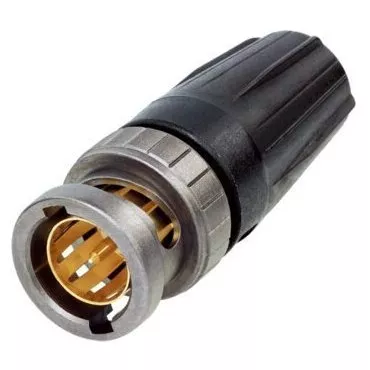

Разъемы NBNC75BDD6X BNC специально разработаны для передачи видеосигналов высокой четкости. Благодаря уникальной конструкции изолятора и контактного штыря разъемы имеют низкие значения обратных потерь для сигналов 4К и 8К.

ОСОБЕННОСТИ:

• Оптимизированная конструкция контактного штыря и изолятора для передачи данных UHD.
• Технология RearTWIST протестирована
• Швейцарское покрытие антралой
• Полностью совместим со стандартными разъемами BNC.
• Улучшены значения обратных потерь на высоких частотах.
• Оптимизированные возвратные потери

Благодаря оптимизированной конструкции изолятора и уменьшенному диаметру обжима центрального штыря разъем Neutrik backTWIST UHD BNC обеспечивает увеличенный запас обратных потерь по сравнению с обычными разъемами BNC. Это обеспечивает дополнительный резерв обратных потерь на случай возможных отклонений импеданса, вызванных перегибами кабеля, неправильной сборкой разъема или неисправностью соединительных интерфейсов без прерывания сигнала.

Размеры обжима

Для достижения оптимальных значений обратных потерь на высоких частотах размер обжима контактного штыря был уменьшен.

• Штифт: 1,07 мм
• Экран: 4,53 мм
• Инструмент для обжима: DIE-R-BNCX-PDG

Одобренные кабели

Чтобы обеспечить высокую производительность каждой комбинации кабеля и разъема на высоких частотах, компания Neutrik измерила распространенные коаксиальные кабели, специально разработанные для передачи сигналов сверхвысокой четкости (UHD). Все одобренные кабели перечислены ниже.

Подходящие кабели:

• Бельден 1855А
• Коммскоп 7538

Кабели, оптимизированные для UHD:

• Бельден 4855P
• Бельден 4855R
• Кларк Вайр CD7523
• Гепко ВДМ230

ХАРАКТЕРИСТИКИ:

• Контактное сопротивление: ≤ 3 мОм (внутреннее), ≤ 2 мОм (внешнее)
• Напряжение пробоя: 1,5 кВ постоянный ток
• Импеданс: 75 Ом
• Сопротивление изоляции: > 5 ГОм
• Номинальное напряжение: < 50 В
• КСВ: ≤1,06/>30 дБ до 6 ГГц, ≤1,13/>24 дБ до 12 ГГц, ≤1,22/>20 дБ до 18 ГГц
• Внешний диаметр кабеля: 4,3 мм.
• Удерживающая сила троса: > 30 Н (центр)
• Размер рамки (экрана): 4,53 мм (шестиугольная рамка)
• Размер обжима (штыря): 1,07 мм.
• Усилие вставки: < 25 Н
• Срок службы: > 1000 циклов подключения
• Крепежное устройство: байонетное
• Крепление кабеля: обжим оболочки
• Контакты: Латунь (CuZn35Pb2), покрытие AuCo 0,2 мкм (центральный контакт)
• Корпус: латунь (CuZn39Pb3)
• Покрытие кузова: Антралой.
• Вставка: Полипропилен (ПП)
• Диапазон температур: от -30 до +85 °С
• Качество обжима контактов: соответствует стандартам МЭК 60803 и МЭК 60352-2
