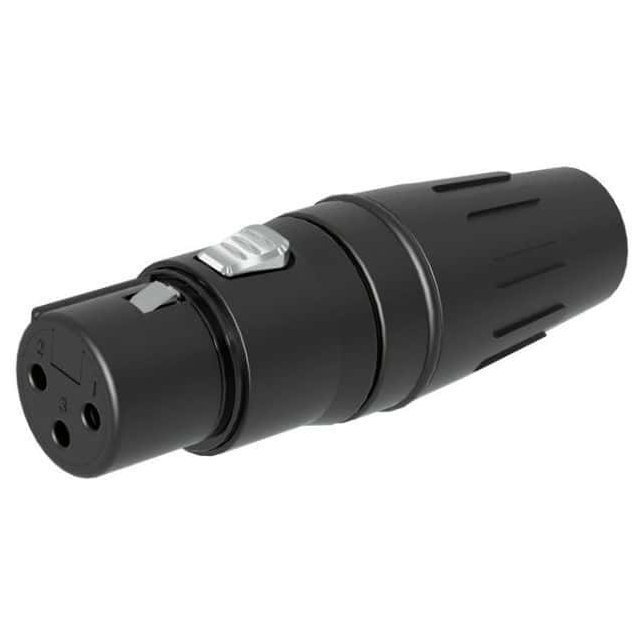

Seetronic SCHF3-B – надежный XLR-разъем для профессионального использования

Seetronic SCHF3-B – это женский XLR-разъем, разработанный для надежного и стабильного соединения в профессиональных аудио- и световых системах. Изготовлен из высококачественных материалов, обеспечивает длительную эксплуатацию, низкое сопротивление контакту и высокую механическую прочность.

Этот разъем поддерживает ток до 16 А и напряжение до 50 В, что делает его идеальным для работы с низковольтными аудио- и осветительными сигналами. Высокий уровень изоляции (> 10 GΩ) и диэлектрическая крепость 1,5 кВ DC гарантируют безопасную эксплуатацию даже в сложных условиях.

Благодаря надежному фиксатору (Latch Lock) Seetronic SCHF3-B обеспечивает устойчивое соединение без случайного разъединения, а конструкция корпуса из нержавеющей стали с черным покрытием обеспечивает защиту от механических повреждений и коррозии.

Разъем подходит для кабелей диаметром от 3,5 до 8,5 мм, а высокое качество контактов с покрытием Au (золото) обеспечивает минимальное сопротивление и максимальную проводимость. Благодаря устойчивости к более чем 1000 циклам соединения/отсоединения этот XLR-разъем идеально подходит для концертного оборудования, студийного использования и других профессиональных приложений.

ХАРАКТЕРИСТИКИ:

Общие параметры:

• Тип соединения: XLR
• Гендер: Женский

Электрические параметры:

• Емкость между контактами: ≤ 4 пФ
• Сопротивление контакту: ≤ 3 мΩ
• Диэлектрическая прочность: 1.5 кВ DC
• Изоляционное сопротивление: > 10 GΩ (начальное)
• Номинальный ток (на контакт): 16 A
• Номинальное напряжение: < 50 В

Механические параметры:

• Диаметр кабеля: 3.5 – 8.5 мм
• Сила вставки: ≤ 20 Н
• Сила извлечения: ≤ 20 Н
• Срок службы: > 1000 циклов подключения
• Максимальный размер кабеля: 2.5 мм² (14 AWG)
• Фиксация: Latch Lock (защелка)

Материалы и эксплуатационные параметры:

• Защита от пыли и влаги: IP40
• Температурный диапазон: -30°C ~ +80°C
• Контакты: Сплав Cu (медный сплав)
• Покрытие контактов: Золото (Au)

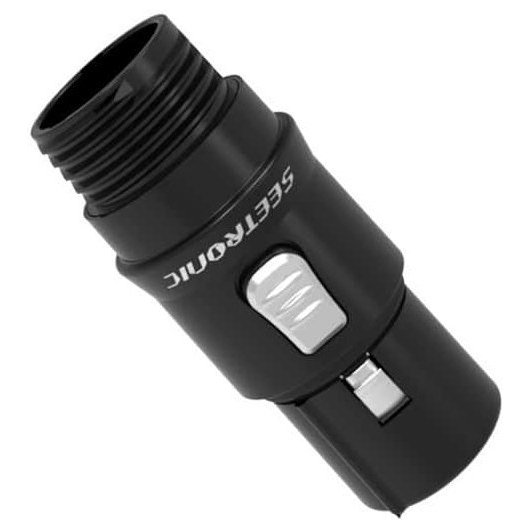

• Корпус: Нержавеющая сталь
• Покрытие корпуса: Черное покрытие
• Зажим для кабеля: POM
• Защитный колпачок: PA, TPE

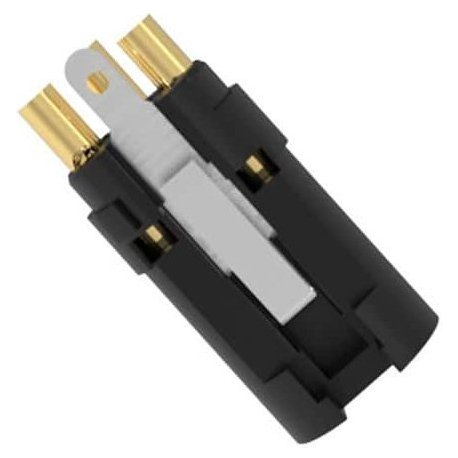

• Вставка: PA
• Огнестойкость: UL 94 HB

Стандарты и сертификация:

• Соответствует стандарту: IEC 61076-2-103
• Припаянность: Соответствует IEC 68-2-20
